可能大多數(shù)不是非常的了解鎂合金，最近，有些想買鎂合金材料的客戶問到鉅寶鎂，鎂合金系列有哪些這種問題，今天鉅寶鎂就跟大家講一講常用的鎂合金系列有哪些，希望通過本文對大家多多少少有點(diǎn)幫助。

常用的鎂合金系列有哪些？

常用的鎂合金主要是 Mg - Al 系、Mg - Zn 系、Mg - R E 系和Mg - Li 系合金。

1、Mg - Al 系合金

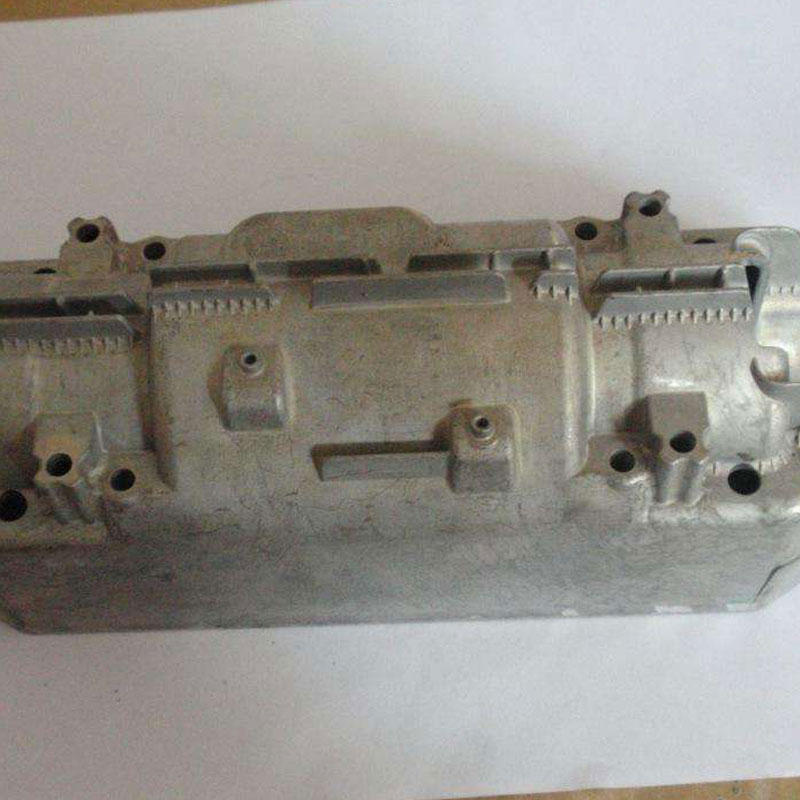

目前應(yīng)用最廣泛的壓鑄鎂合金是 Mg - Al 系合金，常用的 4 個系列為 : AZ ( Mg - Al - Zn) 系列、AM ( Mg - Al -  Mn) 系列、AS ( Mg - Al -  Si) 系列和A E( Mg - Al - R E) 系列，AZ 系列合金 AZ91 具有良好的鑄造性能和最高的屈服強(qiáng)度 ,其壓鑄件廣泛應(yīng)用于汽車座椅、變速箱外殼等多種形式部件。

AM 系列合金 AM60 、AM50 具有較高的延伸率和韌性 ,用于抗沖擊載荷、安全性較高的場合如車輪、車門等，AS 系列鎂合金 AS41 、AS21 和 A E 系列的鎂合金 A E42 是 20 世紀(jì) 70 年代開發(fā)的耐熱壓鑄鎂合金現(xiàn)在 ,提高 Mg - Al 合金的高溫抗蠕變性能仍是鎂合金研究的一個熱點(diǎn) ,常用的方法是降低鋁含量以減少熔點(diǎn)低且在高溫下易軟化和粗化的β ( Mg17Al12) 相以及加入可形成較高熱穩(wěn)定性彌散相的合金元素(如 R E 、Si 、Ca 等)，

近年來 ,日本結(jié)合加入 Ca 和 R E 元素 ,開發(fā)了一種新的耐熱鎂合金ACM522 ( Mg - 5Al - 2Ca - 2R E - 013Mn) , 可 在150～200 ℃范圍使用，Sb 、Sn 、Bi 等元素被認(rèn)識到也是提高 Mg - Al 合金抗蠕變性能的新的合金元素。

2、Mg - Zn 系合金

近期 ,Mg - Zn 系合金的主要研究成果之一是新型 Mg - Zn - Cu 合金的開發(fā)，Cu 可以提高 Mg- Zn 合金的強(qiáng)度、韌性和鑄造性能。較典型的是ZC63 ( Mg - 6Zn -  3Cu -  015Mn) 合金 ,其砂型鑄件時效處理后具有σb = 235M Pa 、σ012  = 150M Pa 、δ = 5 %的良好力學(xué)性能 ;而且 Cu 對該合金的抗蝕性危害很小 ,也許是因?yàn)?Cu 主要集中于共晶相 Mg ( Cu , Zn) 2 中的緣故〔9 ,16〕。

通常 , Mg - Zn ( -  Zr) 合金鑄件存在顯微孔洞等問題而很少應(yīng)用 ,但其變形產(chǎn)品的發(fā)展前途較好 ,如擠壓時效后的 ZK60 合金具有σb = 360M Pa 的高強(qiáng)度和δ= 10 %的塑性，Mg - Zn 合金加入 R E 可以改善鑄造性能和蠕變抗力。

3、Mg - RE 系合金

稀土元素符合提高鎂合金高溫性能的要求，稀土元素熔點(diǎn)高 ,在鎂中擴(kuò)散慢 ;許多稀土元素在鎂中具有較大的極限固溶度 ,固溶度隨著溫度的下降而急劇降低 ,時效處理時 ,沉淀初期通常具有共格亞穩(wěn)相(如 DO19 ,六方超點(diǎn)陣 ,a = 2aMg ,c = cMg) 的析出 , 具有較大的時效硬化效應(yīng) ; Mg - R E 化合物析出相的高溫穩(wěn)定性好 ,不易長大 ; 并且 ,析出相 ( 如 Mg24Y5 、Mg12Nd 、Mg12Ce) 中的鎂原子分?jǐn)?shù)一般較大 ,較少的稀土含量可形成較大體積分?jǐn)?shù)的彌散沉淀相。

Mg - R E 系合金是超過 200 ℃溫度應(yīng)用的鎂合金，常用的稀土元素為 Y、Nd 、Ce 、La 、Dy 、Gd 等

4、Mg - L i 系合金

用密度只有 0153g/ cm3 的 Li 作合金元素 ,可得到比純 Mg 還輕的 Mg - Li 合金 ,該合金具有超輕合金之稱，由 Mg - Li 二元相圖可知 ,Li 含量(質(zhì)量分?jǐn)?shù) ,下同) 為 515 %～815 %時 , Mg - Li 合金即具有共晶反應(yīng)和β(Li) 相的形成 ,Li 含量超過 815 % 后 ,合金組織全部為單相β(Li) ，bcc 結(jié)構(gòu)的β相具有更多的滑移系 ,故 Mg - Li 合金具有較好的塑性。

在共晶成分范圍內(nèi)合金具有極優(yōu)的變形性能和超塑性 ,Mg - 815Li - Y 合金在高的應(yīng)變速率下具有超塑性，通常 Mg - Li 合金的強(qiáng)度很低 ,加入 Al 、Zn 、Cd 、Si 、Mn 和 R E 等元素可提高合金的強(qiáng)度和組織穩(wěn)定性，高強(qiáng)超輕的 Mg - Li 合金的開發(fā)是鎂合金研究的一個熱點(diǎn) ,但 Mg - Li 系合金的高溫性能差 , 抗蝕性比一般鎂合金差 ,SCC (應(yīng)力腐蝕現(xiàn)象) 嚴(yán)重 , 尚有待于解決。
